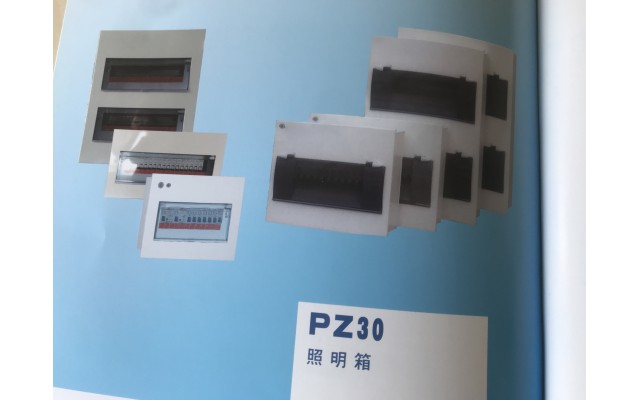

PZ30照明箱

产品概述

 PZ30模数化终端组合电器适用于交流频率50HZ、额定工作电压220V或380V,额定电流不超过100A的单相三线或三相五线的末端电路中，作为对用于电设备进行控制、配电、对线路的过载、短路、漏电、欠电压起保护作用，可广泛用于现代宾馆、商业、工矿和民用住宅建筑物中。

使用环境条件

温度：周围空气温度不超过+40℃，周围空气温度的下限为-5℃；

湿度:最高温度为+40℃时，空气的相对湿度不超过50%;在较低的温度下可以允许有较高的相对湿度，如+20℃时到90%；

海拔：安装地点的海拔不超过2000m；

安装类别：Ⅱ类；

污染等级：3级；

产品结构特点

主要结构部件有盖、透明罩门、安装导轨、导电排、进线护罩和母线档排等，并设有中性线和接地端子排。外壳分全塑、塑面铁底、刚和不锈钢等，可根据需要选择。箱内电器元件全部采用宽度为9mm模数化电器元件，安装于TH35-7.5型安装轨，根据需要可任意组合成各种不同的电路方案。安装容量有2～54单元。安装的电器元件手柄外露，便于操作，其他带电部件均遮盖于上盖内部，使用安全可靠。安装形式有明装（悬挂式）与暗装（嵌墙式）两种，暗装箱体备有预埋箱，便于用户安装使用。

技术参数

外壳材料

额定工作电压

单排负载总电流A

单元数

额定短路分段能力KA

外壳防护等级

外壳允许温升K

单相

三相

金属

220、380

100

32、63、100

6,10,15,30,45

20

IP30，IP41

30

全塑

4,6,8,10,12,15,18,20,24,36

40

注：三相63A仅使用于出线单元不包括熔断器式隔离器
